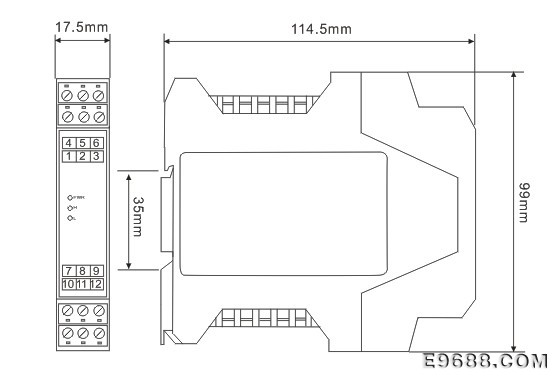

点击图片查看原图
DK308X系列高精度热电偶&mV输入型隔离变送器，包含DK3080一进一出型，DK3081一进二出型，DK3082二进二出型，三款隔离变送器。高精度低温漂，兼容二线制和三线制输入，一拖二可实现不同输出类型。输出信号7种可选。
输入信号
K、S、R、T、E、J、B、N、WRe3-WRe25、WRe5-WRe26、0～20mV、-20～+20mV、0～100mV、-100～+100mV
Ad精度 22位
输入阻抗 <60Ω
Da精度 16位
输出信号 0-5V，1-5V，0-10V，2-10V, 0-10MA，0-20MA，4-20MA
输出电压/负载电阻 0-5V，1-5V/RL>120KΩ
输出电流/负载电阻 0-20MA，4-20MA/RL≤650Ω
供电电压 DC:24V(±10%）
电源保护 反向和ESD保护
功耗（24V电源，20mA输出时） <2.7W
测量精度（20℃） 0.1%FS
温度漂移（0℃~50℃） 50PPM/℃
绝缘强度（输入、输出、电源之间） 2000V AC 1MIN
电磁兼容性 IEC61326-1
使用环境温度 -20℃~50℃
适用现场设备 热电偶和毫伏信号变送采集
变送精度高于0.1%;
低温飘精密电压源设计；
数据转换精度22位AD精度；
一拖二可不同输出类型
