DK2200PID控制器是基于微处理器技术的单回路温度过程控制器、显示仪表，可对温度，压力，流量等过程参量进行控制和显示，仪表设置灵活，组态方便，操作简单。
关键词：温控表，温控器，温控仪，碳势控制仪，碳势控制器，碳势温控表，过程控制器，PID控制器，PID温控仪。
通用输入，接受热电阻，热电偶及直流信号，兼容29种工业信号输入
模块化设计，输出自由组态
100-240V AC，50hz通用电源
多重报警方式
报警状态指示灯
ON/OFF PID 多种控制方式
光电隔离RS-485通讯接口
K
S
R
T
E
J
B
N
WRe3-WRe25
WRe5-WRe26
Cu50
PT100
0～80Ω
0～400Ω
0～10mA
0～20mA
4～20mA
0～20mV
0～100mV
-20～+20mV
-100～+100mV
0～1V
0～2V
0～5V
1～5V
0～10V
2～10V
-5V～+5V
-10V～+10V

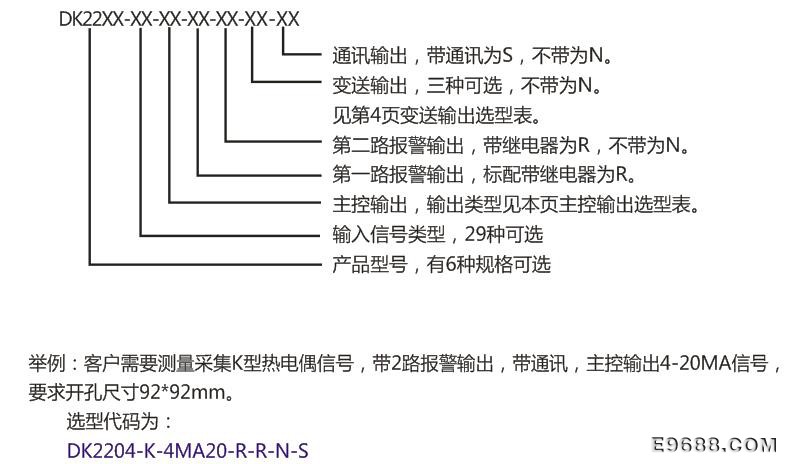

主控输出：0-线性输出，1-继电器，2-晶体管，3-可控硅
线性信号：0-(4-20MA),1-(0-10MA),2-(0-20MA)
可接2路输出
光电隔离RS-485通讯接口
2路继电器报警
输入信号范围：29种常见工业标准信号
基本误差：0.2%FS±1个字
测 量 AD：20位，13SPS
输 出 DA：12位，100KSPS
主控输出：1路
报警输出：2路 (2216为一路报警)
输入阻抗：电压时 ≥500K，电流时 ≤300Ω（外部并联250Ω电阻），
热电阻 ≤0.25mA，热电偶 ≥500K
输出阻抗（带负载能力）：电流时 ≤500Ω（电流有特殊要求，可以做到650欧，订
货时说明），继电器 AC220V/2A，DC30V/1A
显示方式：数码管
采样周期：0.1S(平均)
通讯协议：MODBUS RTU(RS485接口，两线制)
驱动距离：1200米
校验方式：无校验，奇校验，偶校验
波特率：4800，9600，19200
通讯数据格式：一位起始位，八位数据位，一位停止位
供电电压：AC220V
隔离电压：输入、输出、电源三者隔离， 2000 V AC 1分钟
工作条件：温度-20℃～+50℃，湿度10%～90%RH
存储条件：温度：-40℃～+80℃，湿度：10%～90%RH
DK2204 96*96mm、
DK2208 96*48mm、
DK220H 48*96mm、
DK2206 72*72mm、
DK2216 48*48mm、
DK22DN 75*45mm （35mm导轨安装）
应用示例
