产品简介
DK64DN 系列多功能电力仪表，真有效值测量三相电压、三相电流、三相有功功率、合相有功功率、线电压频率。精度高，进口芯片，质量稳定。可实现2路继电器报警；3路变送输出；通讯功能；导轨安装更方便。
DK64DN 系列多功能电力仪表，真有效值测量三相电压、三相电流、三相有功功率、合相有功功率、线电压频率。精度高，进口芯片，质量稳定。可实现2路继电器报警；3路变送输出；通讯功能；导轨安装更方便。
产品特点
数字滤波，有效滤除干扰，非临界跳字；
可实现2路继电器报警；
3路变送输出；
通讯功能；
真有效值测量三相电压、三相电流、三相有功功率、合相有功功率、线电压频率。
35MM标准导轨安装。
输入
电压兼容输入0-400V，扩展量程0-50KV(需配电压互感器)，电压变比可自由设定；
电流兼容输入0-5A，扩展量程0-9999A（需配电流互感器），电流变比可自由设定；
输出
4-20MA、1-5V、0-20mA、0-10mA、0-10V、0-5V
4-20MA、1-5V、0-20mA、0-10mA、0-10V、0-5V
通讯
光电隔离RS-485通讯接口
光电隔离RS-485通讯接口
报警
2路继电器报警
2路继电器报警
其它详细参数
测量精度：±0.5%（±0.3%）
响应频率：40Hz~70Hz
显示范围：0.000-9999-99.99
工作电源：AC85～260V 3W
工作环境：0～＋50℃；≤85％RH
继电器触点容量：AC220V/5A
继电器触点寿命：105次
变送输出精度：16位 ±0.2%
选型尺寸
35mm标准导轨安装。
90×75×104.5mm

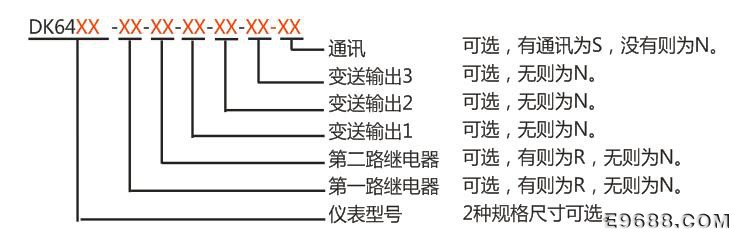

选型示例
例：用户需要测量 ( 三相三线制 ) 三相交流电压0～380V，额定电流50A，三相电流和功率，要求被测电压高于400V时上限报警，被测电压低于300V时下限报警，系统供电电源为AC220V。要把三相电压平均值(0~380V)、三相电流平均值(0~50A)、总有功功率(0~40kw)分别变送为0-5V、4-20MA、0-20MA输出，需要将数据传送到上位机。要求导轨安装
仪表选型：DK64DN-R-R-0V5-4MA20-0MA20-S
