DK6200系列单相真有效值多功能表,包含DK6200A和DK6200D两款。可以作为单相交直流测量变送应用。产品具有两路电量变送功能。安装采用标准盘柜安装方式。产品可以测量交直流的功率、电压、电流值。交流测量采用真有效值测量方式。直流测量非常精确。产品同时具有标准MODBUS RTU 通讯。本产品同时具有显示和按键操作功能。实现专业化和高精度功能化测量。 直流测量可以广泛应用于风电、光伏、新能源应用邻域。
支持2路变送输出；
支持两路DI检测；
支持通讯功能；
电压兼容交直流多量程输入，可配电压互感器扩展量程；
电流兼容交直流多量程
输入，可配电流互感器扩展量程；
数字滤波，有效滤除干扰，消除非临界跳字；
可实现2路继电器报警；
真有效值测量电压、电流、功率，可测量电能。
电压量程：AC500V、 AC100V
电流量程：AC5A、AC1A 、DC5V
4-20MA
1-5V
0-20mA
0-10mA
0-10V
0-5V
光电隔离RS-485通讯接口
可实现2路继电器报警；
型号 DK6200A （交流）
测量精度 ±0.5%（±0.3%）
相应频率 40Hz~70Hz（交流）
工作电源 AC220V
工作环境 0～＋50℃；≤85％RH
继电器触点容量 AC220V/5A
继电器触点寿命 105次
变送输出精度 16位 ±0.2%
型号 DK6200D （直流）
测量精度 ±0.5%（±0.3%）
相应频率 40Hz~70Hz（交流）
工作电源 AC220V
工作环境 0～＋50℃；≤85％RH
继电器触点容量 AC220V/5A
继电器触点寿命 105次
变送输出精度 16位 ±0.2%
外形尺寸 96mm*48mm*112mm
开孔尺寸 92mm*45mm

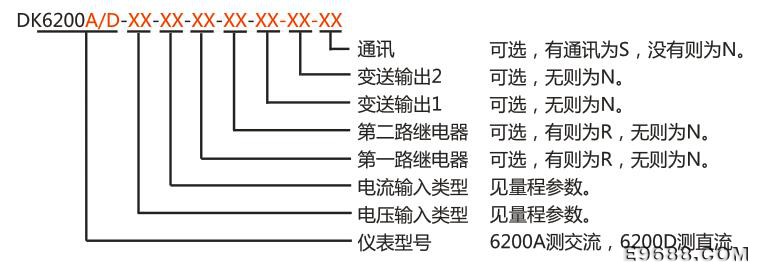

例：用户需要测量单相交流电压0～380V，额定电流50A，要求被测电压高于400V时上限报警，被测电压低于300V时下限报警，系统供电电源为AC220V。需要将数据电压0~380V、电流0~50A变送为4-20MA，模拟信号变送远传。
仪表选型：DK6200A-AC500v-AC5A-R-R-V4MA20-I4MA20-S
